TIS-SF-07
Der TIS-SF-07

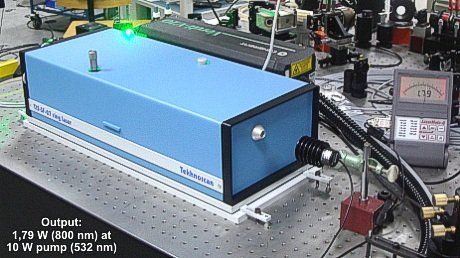

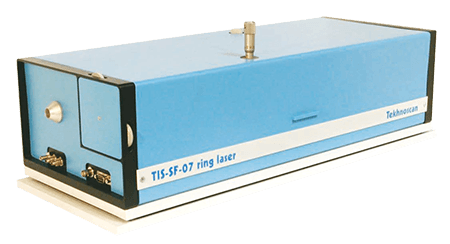

ist ein Ti:Saphir CW-Laser, welcher in der Lage ist eine durchstimmbaren single frequency Laserstrahlung zu erzeugen. Der Laser ist für Atomkühlung, ultra-feine Spektroskopie und andere Anwendungen optimal geeignet.
Der Spektralbereich kann vom sichtbaren bis hin zum UV-Bereich 350-550 nm mit Hilfe eines passenden effizienten Frequenzverdopplers (Modell FD-SF-07) erweitert werden und somit eine Leistung von bis zu 400 mW erreicht werden (bei 1,5W @ fundamentale Wellenlänge). Der Verdoppler kann optional mit dem TIS-SF-07 Laser geliefert werden.
Im Standardpaket des TIS-SF-07 ist eine schnelle PZT-Halterung mit einem kleinen Spiegel für Laserfrequenzstabilisierungen enthalten (das Frequenz-Stabilisierungssystem ist im Modell TIS-SF-777 integriert).
Der Spektralbereich kann vom sichtbaren bis hin zum UV-Bereich 350-550 nm mit Hilfe eines passenden effizienten Frequenzverdopplers (Modell FD-SF-07) erweitert werden und somit eine Leistung von bis zu 400 mW erreicht werden (bei 1,5W @ fundamentale Wellenlänge). Der Verdoppler kann optional mit dem TIS-SF-07 Laser geliefert werden.
Im Standardpaket des TIS-SF-07 ist eine schnelle PZT-Halterung mit einem kleinen Spiegel für Laserfrequenzstabilisierungen enthalten (das Frequenz-Stabilisierungssystem ist im Modell TIS-SF-777 integriert).

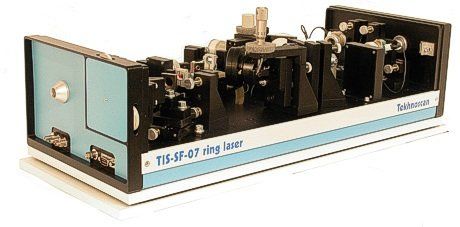

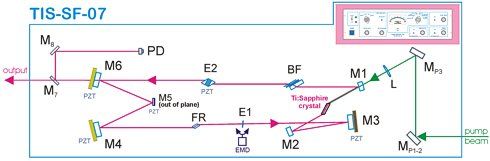

Das optische Design des Lasers ist so entworfen worden, dass dieser mit minimaler Ausrichtung der Spiegel, sowohl im Ringresonator-, als auch im linearen Resonator-Design betrieben werden kann.
Die Ausrichtung der selektiven und der Faraday-Elemente im linearen Resonator macht eine Veränderung des Designs zum Ringresonator viel einfacher. Ein ausgeklügeltes Ausrichtungssystem des TIS-SF-07 vereinfacht und beschleunigt die Spiegelausrichtung nach einem Tausch der mitgelieferten Spiegelsets erheblich.
Die Wellenlängenbereiche des Ti:Saphir-Laser Model TIS-SF-07 sind mit Spiegelsets in folgende Bereiche unterteilt: 695-780 nm, 750-850 nm, 850-950 nm und 950-1100 nm. Einfacher Zugang zu den Resonator-Elementen sorgt für zusätzlichen Komfort beim Wechsel zwischen den Spektralbereichen mittels Austausch der Spiegelsets.
Die Ausrichtung der selektiven und der Faraday-Elemente im linearen Resonator macht eine Veränderung des Designs zum Ringresonator viel einfacher. Ein ausgeklügeltes Ausrichtungssystem des TIS-SF-07 vereinfacht und beschleunigt die Spiegelausrichtung nach einem Tausch der mitgelieferten Spiegelsets erheblich.
Die Wellenlängenbereiche des Ti:Saphir-Laser Model TIS-SF-07 sind mit Spiegelsets in folgende Bereiche unterteilt: 695-780 nm, 750-850 nm, 850-950 nm und 950-1100 nm. Einfacher Zugang zu den Resonator-Elementen sorgt für zusätzlichen Komfort beim Wechsel zwischen den Spektralbereichen mittels Austausch der Spiegelsets.
Für eine langfristige Stabilität der Laserparameter des TIS-SF-07 sorgt ein äußerst stabiler Laserresonator mit seinen volumetrischen Rahmen, welcher wiederum mit drei Invar-Stangen befestigt ist.
Um den optimalen Betrieb des Lasers unter Reinraumbedingungen zu gewährleisten, ist höchstens eine leichte Anpassung der Pumpstrahlposition erforderlich, weil diese durch den Aufwärmprozess der Pumpquelle verändert werden kann.
Ultra-präzise Kontrolleinheit der Pumpstrahlposition, die im TIS-SF-07 implementiert ist, ist für den Anwender leicht erreichbar und kann ohne Aufdeckung des Lasergehäuses bedient werden.
Um den optimalen Betrieb des Lasers unter Reinraumbedingungen zu gewährleisten, ist höchstens eine leichte Anpassung der Pumpstrahlposition erforderlich, weil diese durch den Aufwärmprozess der Pumpquelle verändert werden kann.
Ultra-präzise Kontrolleinheit der Pumpstrahlposition, die im TIS-SF-07 implementiert ist, ist für den Anwender leicht erreichbar und kann ohne Aufdeckung des Lasergehäuses bedient werden.
FEATURES
Starre Laser-Grundplatte
Diese ist durch einen volumetrischen Rahmen stabilisiert, welcher wiederum mit drei Invar-Stangen befestigt ist. Dies sorgt zusätzlich für Stabilität.
Schnell
Schnell und einfache Justagemöglichkeit der optischen Komponenten und des Pumpstrahls
Vibrationssenkende Komponenten
sorgen für einen störungsfreien Betrieb
Präzise
Präzise Einstellung der gewünschten Wellenlänge und simpler Spiegelsatztausch für das Wechseln des spektralen Bereichs
Möglichkeit des direkten Pumpens
ohne zusätzliche Spiegel und/oder Abstandshalter, mit gängigen DPSS-Lasern
Flexibel
Es besteht die Möglichkeit den Laser sowohl im Ringresonator-, als auch im Linearresonator-Design zu betreiben
