T&D-scan
T&D-scan
Weit durchstimmbares computerunterstütztes CW Lasersystem von Ultraviolett bis Infrarot auf Basis von Ti:Saphir und Farbstoff, schmalbandig
Wellenlänge 260-1100 nm
Ausgangsleistung bis zu 4 W (550-1100 nm)
Ausgangsleistung bis zu 4 W (550-1100 nm)
bis zu 500 mW (260-550 nm)
Scanbereich > 200GHz (> 300GHz)
Linienbreite 1 - 6 GHz (andere auf Anfrage)
Scanbereich > 200GHz (> 300GHz)
Linienbreite 1 - 6 GHz (andere auf Anfrage)
Der Laser T&D-Scan
ist das Ergebnis neuer Ideen und technologischer Innovation im Bereich der nanotechnologieorientierten durchstimmbaren Laserspektrometern.
T&D-scan
ist ein neuartiges, voll computerunterstütztes, leistungsstarkes und weit durchstimmbares Lasersystem. Das Lasersystem ist unter anderem für Forschungszwecke im Nano- und Biobereich
geeignet, wo ein hohes Auflösungsvermögen erforderlich ist. Die Strahlung des Lasersystems ist schmalbandig und erstreckt sich über den UV-VIS-NIR-Bereich.
Das neuartige weiterentwickelte Design der Laserkomponenten ermöglicht eine effiziente Intracavity-Frequenverdopplung und liefert somit eine extrem weit durchstimmbares Ti:Saphir + Farbstoff Lasersystem. Der Hybridlaser deckt einen Spektralbereich von 260 bis 1100
nm ab und liefert somit alle Wellenlängen im UV-VIS-IR.
Die Wellenlängenbereiche werden durch die eingesetzte Optik definiert und können auf Kundenwunsch angepasst werden (Wellenlängenbereiche können verkleinert, vergrößert oder verschoben werden).

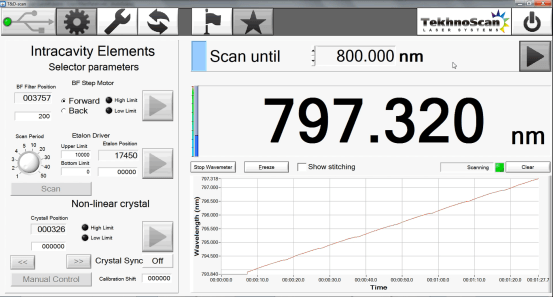

Das Lasersystem ist vollständig mit Hilfe einer benutzerfreundlichen Software steuerbar, welche eine Vielzahl an Möglichkeiten für Einstellungen und Datenerfassung liefert.
Die LabView-basierte Software läuft unter Windows XP/Vista und weiteren Versionen. Für Datenerfassung wird ein 8-Kanal 14-bit 3 MHz ADC genutzt. Auf Anfrage sind kundenorientierte Anpassungen jederzeit möglich.

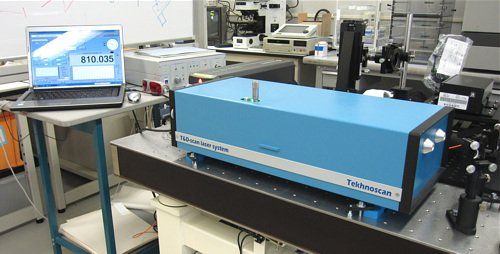

Das T&D-scan System beinhaltet einen ultra-weit durchstimmbaren schmalbandigen CW-Laser, hochpräzises Wellenlängenmessgerät, eine elektronische Kontroleinheit mit USB-Schnittstelle
und Softwarepaket.

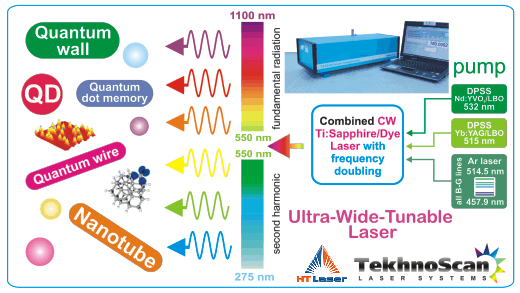

Der T&D-scan ist für Untersuchungen im breiten Spektralbereich, Charakterisierung von Halbleiter-Quantenstrukturen und Meta-Materialien, nanotechnologische Anwendungen, Qualitätskontrolle und in anderen Bereichen prädestiniert.
NEU
DUV 260-275 nm
Das Spektrum des T&D-Scan Lasersystems wurde nun einerseits weiter ins DUV auf 260-275
nm erweitert, andererseits deckt die fundamentale Wellenlänge im Bereich 520-550 nm
nun besser die Lücke zwischen dem Farbstoff R110 (550 - 590 nm) und dem frequenzverdoppelten Titan-Saphir (475-550 nm), wo die Leistung naturgemäß geringer ausfällt. Dafür wird der Farbstoff Coumarine 540 verwendet, welcher mit 488nm DPSS Laser gepumpt wird. Die Leistung in diesem Bereich übersteigt 25 mW
bei der zweiten Harmonischen und 150 mW
bei der fundamentalen Wellenlänge.
FEATURES
Schnell
Schnelle Einstellung der gewünschten Wellenlänge und simpler Spiegelsatztausch für das Wechseln des spektralen Bereichs
Möglichkeit des direkten Pumpens
ohne zusätzliche Spiegel und/oder Abstandshalter, mit gängigen DPSS-Lasern
Flexibel
Sowohl Farbstoff, als auch Ti:Saphir verwendbar.
