405 nm UV Laser
- Fasergekoppelte Laser
- Rauscharme, schmalbandige, leistungsstabilisierte CW Diodenlaser
- Gütegeschaltete Laser mit hoher Pulsenergie
- OEM Laser
- Linienlaser
Diodenlaser
für Ramanspektroskopie 405 nm

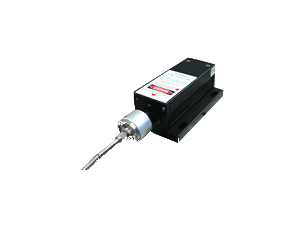

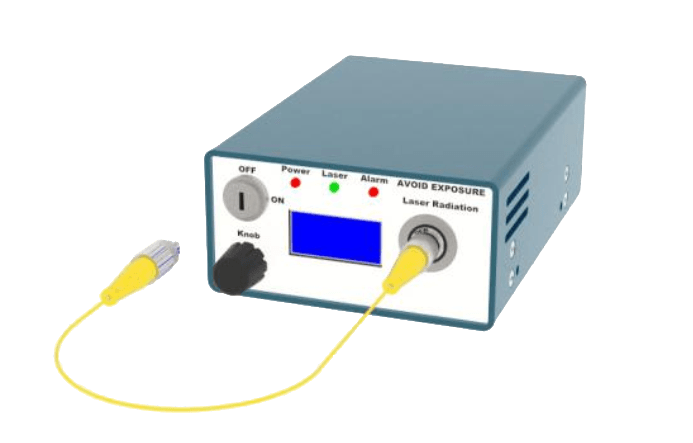

FC-D-405
FC-D-XXX Lasermodule wurden speziell für Ramanspektroskopie entwickelt. Sie zeichnen sich durch schmale Bandbreite, spektrale Reinheit und niedrigen Wellenlängen-Drift aus. Lasereinheit, Lasertreiber, thermoelektrische Kühlung sind komplett in einem Gehäuse integriert. Die kompakten Abmaße und kompfortable Funktionalität sind für industrielle und medizinische Anwendungen prädestiniert.
Wellenlänge: 405 ± 0,5 nm
Operationsmodus: CW
Faserkern-Ø: 100µm, 0,22 NA
Faserstecker: SMA905
Ausgangsleistung: 1, 10, ..., 100 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Linienbreite: 0,1 nm (0,06 nm optional)
Amplitudenrauschen: < 1%, (rms, 1Hz ~ 20MHz)
Arbeitstemperatur: 20 ~ 30 °C
Aufwärmzeit: < 10 min
Stromversorgung: DC 5V, 5A (AC 85~264V Adapter optional)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Diodenlaser mit schmaler Linie 405 nm
MDL-C-405 / MDL-E-405
Diodenlaser bei 405 nm. Das Model zeichnet sich durch hohe Koherenzlänge bzw. schmale Linienbreite, Wellenlängenstabilität, lange Lebenszeit und einfache Bedienbarkeit aus.
Anwendungsgebiete: Holografie, Interferenz, Fluoreszenz, Lithografie, DNA-Sequenzierung, Raman-spektroskopie, LIDAR, usw.
Wellenlänge: 405 ± 1 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 50 mW
Leistungsstabilität: < 1%, < 2%, < 3%
(rms, 4 Std.)
Mode: ~ TEM00
Koherenzlänge*: > 1 m
Linienbreite**: < 0,06 nm (< 0,03 nm)
Strahldurchmesser: ~ 1,3 mm (1/e²)
Strahldivergenz: < 1,5 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1
(horizontal oder vertikal)
Strahlhöhe: 30 mm
Arbeitstemperatur: 20 ~ 30 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MDL-C-405
** Nur beim Model MDL-E-405
Durchstimmbarer 403-407 nm Diodenlaser
TUN-403~470
Das Model TUN-403~407 ist ein high-end Laser, der sich im Bereich 403 nm ~ 407 nm durchstimmen lässt. Zusätzlich zeichnet er sich durch hohe Stabilität und schmale Linie aus. Anwendungsgebiete sind: verschidenste wissenschaftliche Untersuchungen, Holografie, Raman, Atomuhr
Wellenlänge: 400 nm ~ 407 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 30 mW
Leistungsstabilität: < 1%, < 2%, < 3%
(rms, 4 Std.)
Mode: ~ TEM00
Linienbreite**: < 0,1 nm
Strahldurchmesser: ~ 3,0 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (± 5°)
(horizontal oder vertikal)
Strahlhöhe: 45,5 mm
Arbeitstemperatur: 20 ~ 30 °C
Aufwärmzeit: < 5 min
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
TEM00 CW-Laser bei 405 nm
TEM-F-405
Das Model TEM-F-405 zeichnet sich durch seine excellente TEM00 - Mode, ultrakompaktes Design, Langlebigkeit, einfache Handhabung und Kosteneffiezienz aus. Anwendungsgebiete sind: Messtechnik, Kommunikation, Spectrumanalyse, etc.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 5, ..., 30 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: TEM00
Elliptizität: > 0,95
M²: < 1,1
Strahldurchmesser: ~ 1,0 mm (1/e²)
Strahldivergenz: < 1,5 mrad (voller Winkel)
Strahlhöhe: 25 mm
Arbeitstemperatur: 25 +/-3 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: TTL oder Analog 1Hz-1kHz, 1kHz-10kHz, 10kHz-30kHz
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Achtung: die Wärme des Laser muss mit einer geeigneten Wärmesenke abgeführt werden!
Rauscharme hochstabile violette Laser
bei 405 nm

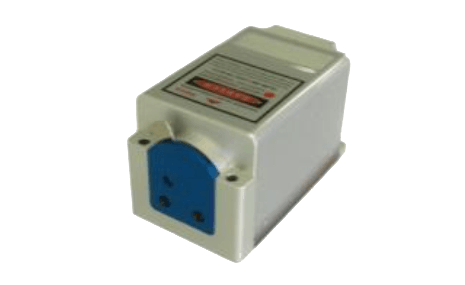

MDL-XS-405
Die Elektronik (Treiber und Kühlung) ist im Lasergehäuse integriert. Weitere Merkmale sind: kompaktheit, "Plug and Play" und international standartisierte Schnittstellen. Das Model ist eine ideale Lösung für ein breites Spektrum von Anwendungen, wie Biowissenschaften, Überwachung, Inspektion und Bildverarbeitung.
Wellenlänge: 405 ± 5nm
Operationsmodus: CW
Ausgangsleistung: 1, 10, ..., 200 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: ~ TEM00
Amplitudenrauschen: < 0,5%, < 1% (rms, 1Hz ~ 20MHz)
M²: < 1,2
Strahldurchmesser: ~ 1,2 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlhöhe: 19 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12V 4A
Modulation: DMOD (TTL) up to 1 MHz
AMOD (Analog) up to 100 kHz
DMOD + AMOD (TTL + Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Achtung: Für den Betrieb ist eine Wärmesenke notwendig.

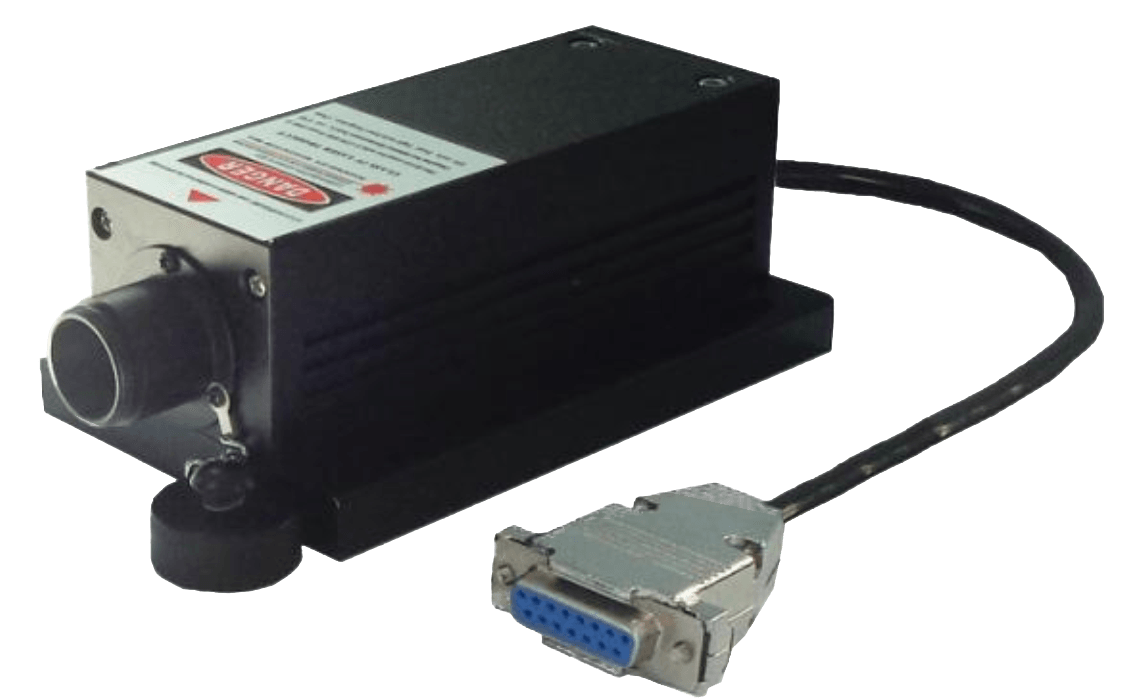

MLL-III-405 | MDL-III-405
Rauscharmer Laser bei 405 nm, zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: a) 405 ± 5 nm
b) 405 ± 6 nm
Operationsmodus: CW
Ausgangsleistung: a) >1, 50, ..., 500 mW
b) > 500, 600, ..., 1000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: a) Near TEM00
b) Multimode
M²: a) < 1,5 (< 1,2 optional)
b) -
Amplitudenrauschen*: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: a) ~ 2,5 mm (1/e²), ~ 1,2 mm optional
b) ~ 3,0 x 2,5 mm² (1/e²)
Strahldivergenz: a) 0,5 mrad (voller Winkel)
b) < 2,5 x 1,0 mrad (voller Winkel)
Polarisationsgrad: a) > 50:1, > 100:1 (horizontal oder vertikal)
b) < 50:1 (horizontal oder vertikal)
Strahlhöhe: 24,8 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: 1 Hz - 30 kHz; 30 kHz - 100 kHz (TTL or Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MLL-III-405

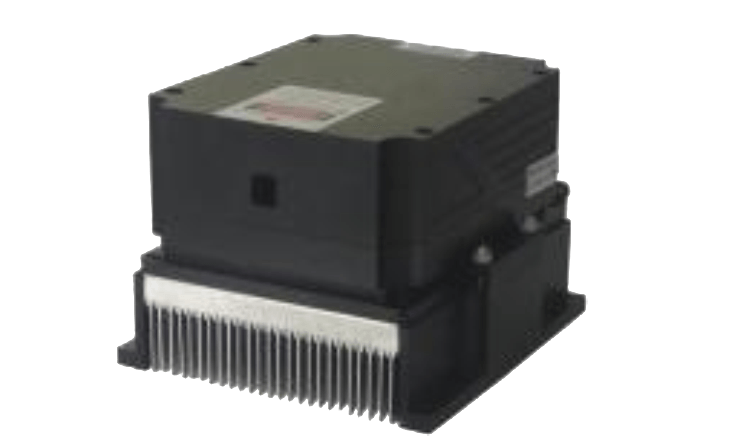

MDL-D-405
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5nm
Operationsmodus: CW
Ausgangsleistung: 1000 mW bzw. 2000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: ~ 4 x 3 mm bzw. ~ 4 x 8 mm (1/e²)
Strahldivergenz: ~ 0,5 x 0,3 mrad (voller Winkel)
Stralhöhe: 68,2 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85~264V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-HD-405
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 2000, 3000, ..., 5000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: ~ 6 x 7 mm
Strahldivergenz: < 1,0 x 0,6 mrad (voller Winkel)
Polarisation: horizontal + vertikal
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-XD-405
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 5000, 6000, ..., 10000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: ~ 12 x 7 mm
Strahldivergenz: ~ 2,0 x 1,2 mrad (voller Winkel)
Polarisation: horizontal + vertikal
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Q-Switch Laser, wahlweise von 393 nm bis 408 nm
TUN-TiA-393-408
Gütegeschalteter Festkörperlaser, der beliebige Wellenlänge im Blau-Violet-Bereich (393~408nm) erzeugen kann. Gewünschte Wellenlänge wird werkseitig eingestellt. Hohe Pulsspitzenleistung, hohe Repetitionsrate, kurze Pulsdauer zeichnen den Laser aus. Anwendungsgebiete: Markeirung, Messtechnik, wissenschaftliche Untersuchungen, usw.
Wellenlänge: a) 393 - 403 nm
b) 404 - 408 nm
Operationsmodus: Akk.-opt. gütegeschaltet
Ausgangsleistung: a) 1, 10, ..., 1000 mW
b) 1, 10, ..., 500 mW
Pulsdauer: ~35 ns (50kHz; 1000mW)
Repetitionsrate: 10~50 kHz
Pulsenergie: 20 µJ (50 kHz)
Pulsspitzenleistung: 0,57 kW (50 kHz)
Leistungsstabilität: < 3%, < 5% (rms, 4 Std.)
Strahldurchmesser: ~ 3 mm
Strahldivergenz: < 4,0 mrad (voller Winkel)
Strahlhöhe: 132 mm
Arbeitstemperatur: 15 ~ 35 °C
Aufwärmzeit: < 10 min
Kühlung: Luftkühlung
Stromversorgung: AC 85~264V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
OEM Laser
bei 405 nm

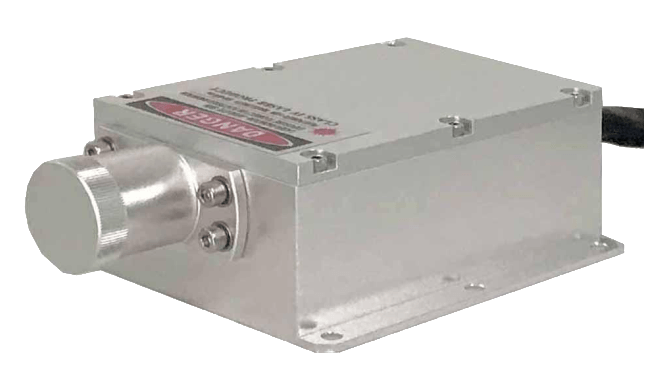

OEM-I-405 (fasergekoppelt)
Äußerst kompakter OEM Diodenlaser mit hoher Leistung. Der Laser kann für verschiedenste Anwendungen sowohl in Industrie-, als auch in der medizinischen oder wissenschaaftlichen Bereichen eingesetzt werden. Das Modul ist optimal für Integration in bereits vorhandene oder neu entworfene Systeme geeignet.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 3,5 W oder 7 W (aus der Faser)
Amplitudenrauschen: < 0,5% (rms, 20Hz ~ 20MHz)
Faserkerndurchmesser: 200µm
Fasertyp: FC oder SMA905
Faserlänge: 1m, 2m, ...
Schnittschtelle: RS232 oder USB
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 3~12V 6A
Temperatur der Wärmesenke:
+15°C ~ 30°C (max. 40°C)
Überhitzungsschutz: vorhanden
Lagertemperatur: -10°C ~ +50°C
Modulation: bis zu 100 kHz via TTL
Garantie: 1 Jahr
Zubehör (Optional): Wärmesenke, Netzgerät

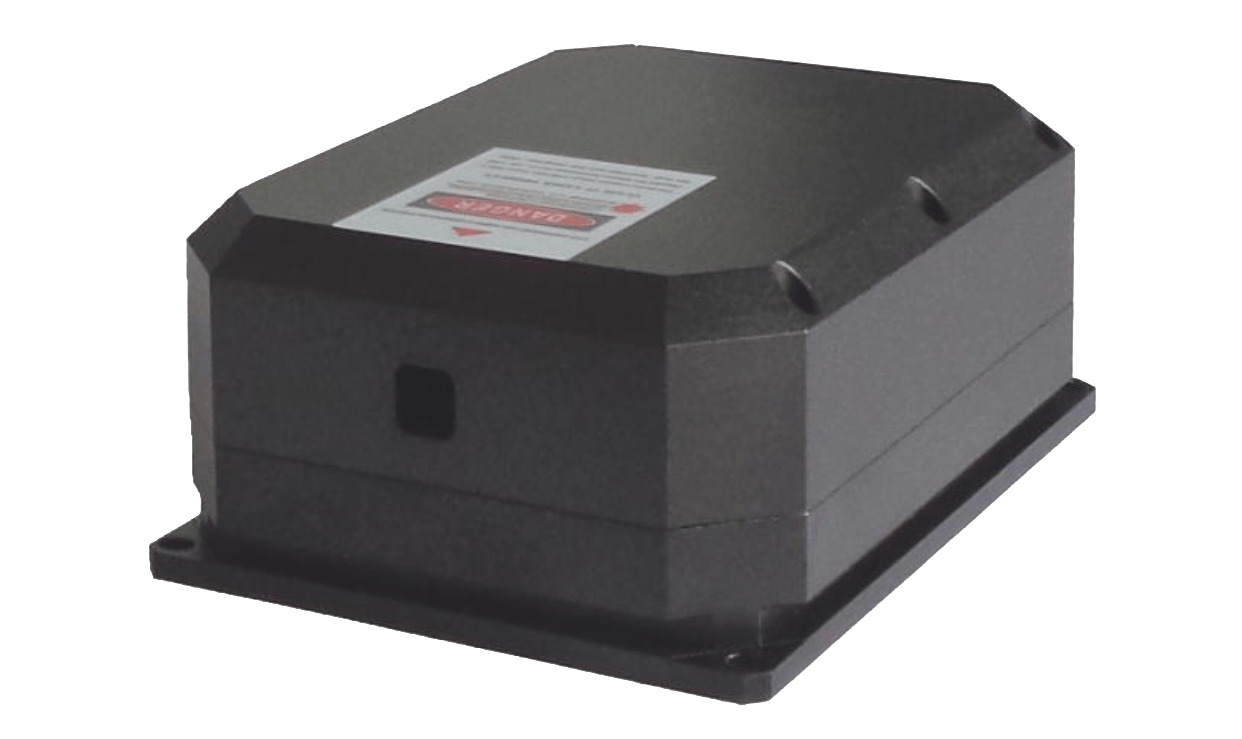

MDL-D-405-OEM
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: >1 mW, 100 mW, ..., 1000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: horizontal + vertikal
Strahldurchmesser: ~ 4 x 3 mm (1/e²)
Strahldivergenz: ~ 0,5 x 0,3 mrad (voller Winkel)
Stralhöhe: 35 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 24 V; 4,5 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-D-405-OEM
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1000 mW, 1100 mW, ..., 2000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: horizontal + vertikal
Strahldurchmesser: ~ 4 x 8 mm (1/e²)
Strahldivergenz: ~ 0,5 x 0,3 mrad (voller Winkel)
Stralhöhe: 35 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 24 V; 4,5 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

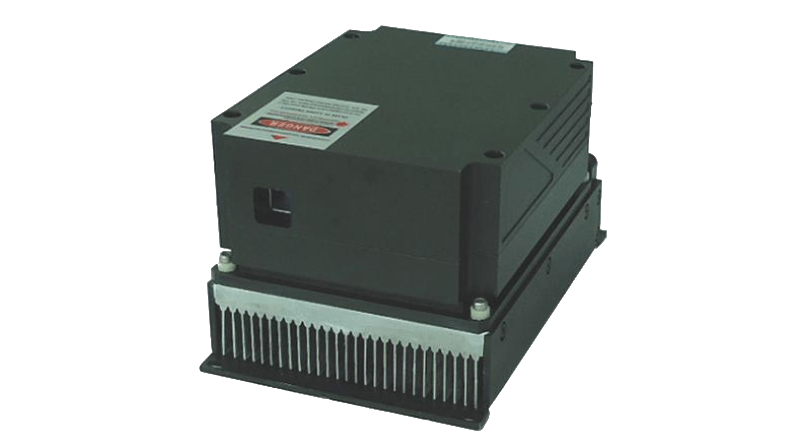

MDL-HD-405-OEM
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 2000, 3000, ..., 5000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: ~ 6 x 7 mm (1/e²)
Strahldivergenz: < 1,0 x 0,6 mrad (voller Winkel)
Polarisation: horizontal + vertikal
Arbeitstemperatur: 25 ± 3 °C
Stralhöhe: 35 mm
Aufwärmzeit: < 5 min
Stromversorgung: DC 24 V; 4,5 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

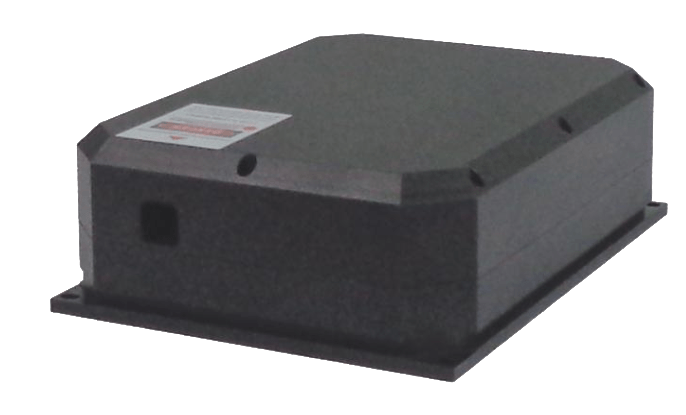

MDL-XD-405-OEM
Diodenlaser bei 405 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 405 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 5000, 6000, ..., 10000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: ~ 12 x 7 mm (1/e²)
Strahldivergenz: ~ 2,0 x 1,2 mrad (voller Winkel)
Polarisation: horizontal + vertikal
Arbeitstemperatur: 25 ± 3 °C
Stralhöhe: 35 mm
Aufwärmzeit: < 5 min
Stromversorgung: DC 26 V; 15 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Kompakte OEM Lasermodule bei 405 nm

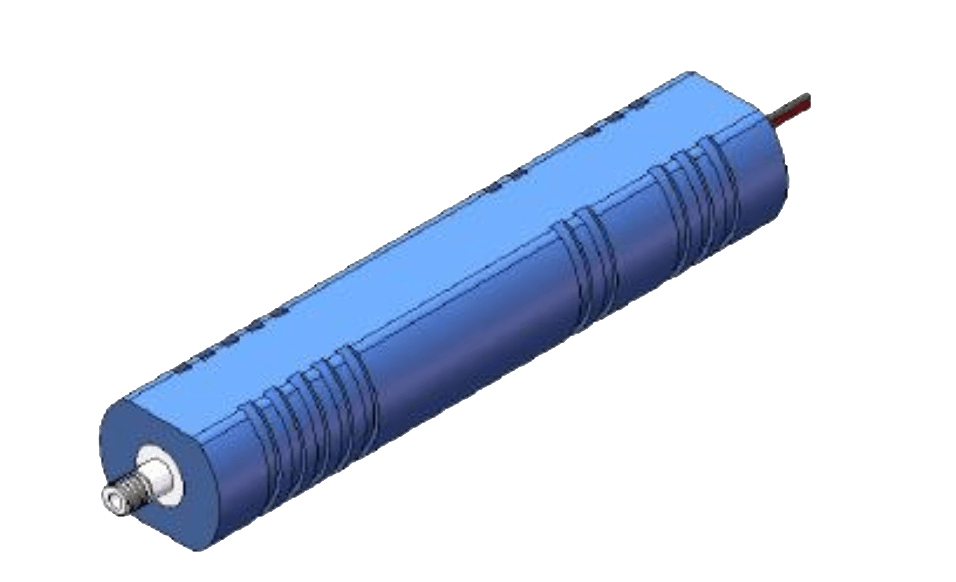

PGL-FC-405
PGL-FC-Serie zeichnet sich durch großen Betriebstemperaturbereich (kein TEC), hohe Zuverlässigkeit und geringe Anschaffungskosten aus. Anwendungsgebiete: Ausrichtung, Vermessung, Belichtung, usw.
Wellenlänge: 405 nm
Operationsmodus: CW
Ausgangsleistung: 50 mW
Leistungsstabilität: < 5% (rms, 4 Std.)
Faserkerndurchmesser: 400 µm
Faserkopplung: FC/PC oder SMA905
Arbeitstemperatur: 15 ~ 30 °C
Aufwärmzeit: < 10 min
Stromversorgung: DC 5 V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 6 Monate

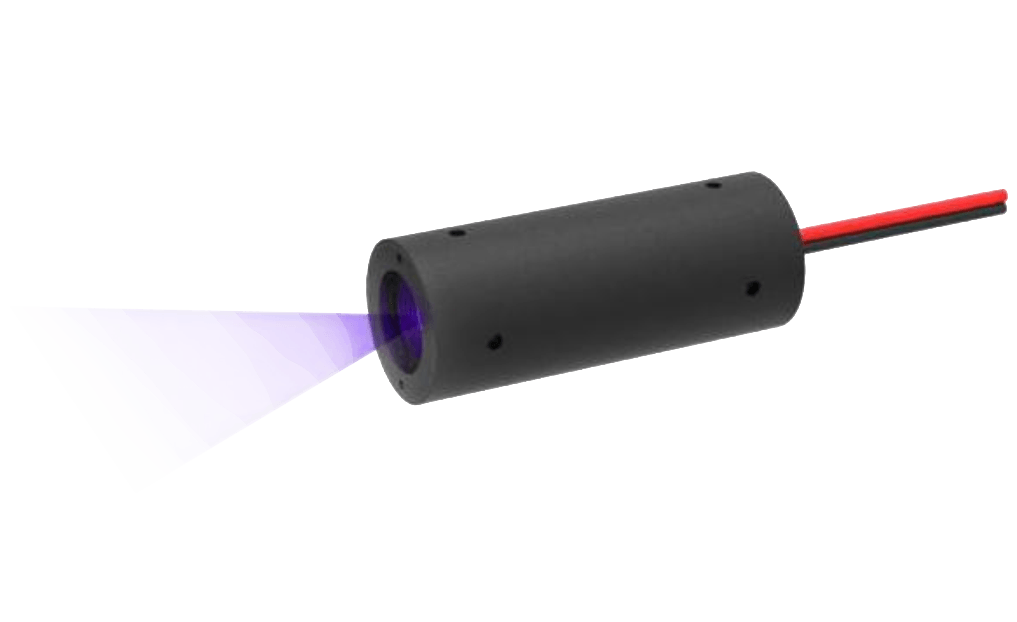

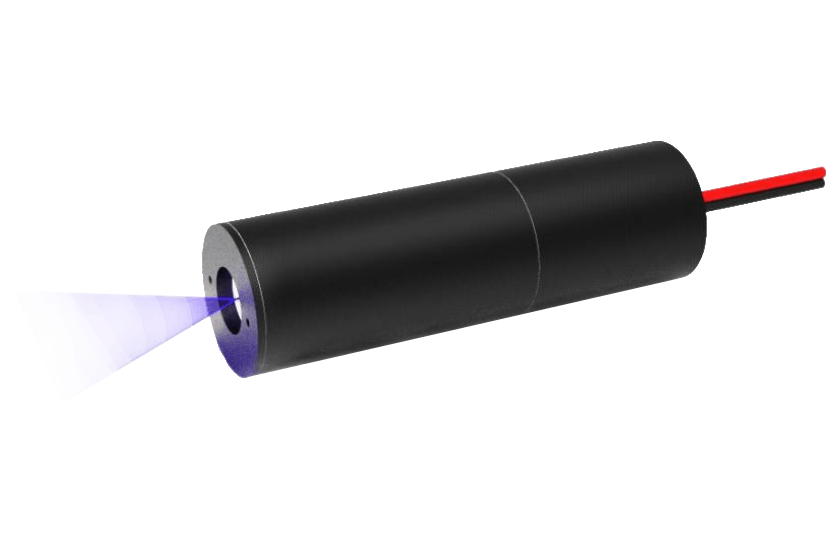

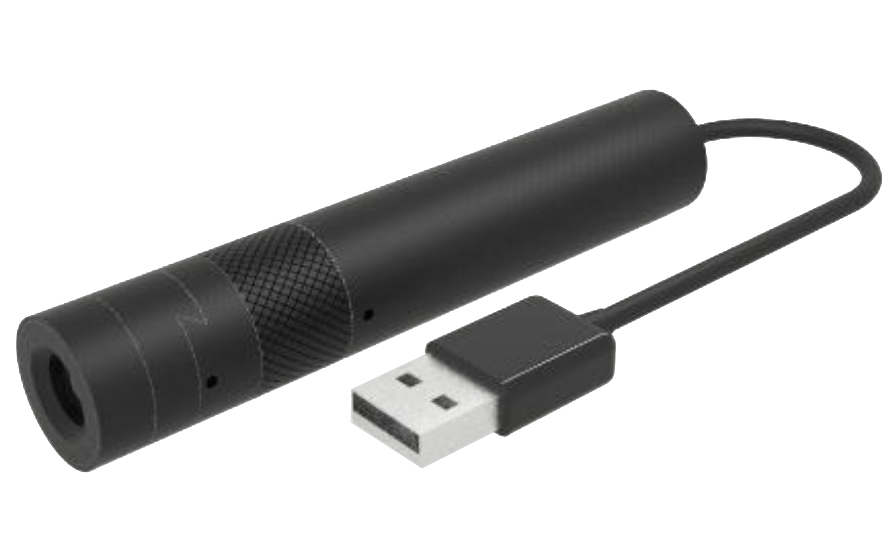

PGL-F-405
PGL-F-Serie zeichnet sich durch seine Kompaktheit, hohe Stabilität, lange Lebensdauer und Mobilität aus. Das Modul kann an einen PC mit der USB Schnittstelle angeschlossen und kontrolliert werden. Zusätzlich besteht die Möglichkeit das Modul mit einem Liniengenerator auszustatten.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 80 mW
Linienwinkel: 10°, 15°, 30°, 45°, 50°, 60°, 75°, 90°
Amplitudenrauschen: < 0,5%, 1% (rms, 20 Hz ~ 20 MHz)
Modulation: 0,1 - 50 kHz
Strahlrichtungsstabilität: < 0,05 (mrad/°C)
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 5 V ± 0,5 V , 1 A (USB)
Geschätzte Arbeitszeit: 5.000 Std.
Garantie: 6 Monate
PGL-FS-405
Kompaktes Diodenlasermodul bei 405 nm. Günstiger Preis, Kompaktheit und einfache Handhabung zeichnen das Moduls aus. Typische Anwendungen: Laserpointing, Lasershows und Belichtung. Aufgrund seiner guten Strahparameter ist der Laser auch für RGB Anwedungen prädestiniert.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 100 mW
Leistungsstabilität: < 1%, < 3%, < 5%, (rms, 4 Std.)
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 0,5 mrad (voller Winkel)
Strahlhöhe: 15 mm
Strahlrichtungsstabilität: < 0.05 mrad
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 15 min
Stromversorgung: DC 7/12V oder AC 90-264V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
PGL-H-405 / PGL-D12-405
PGL-H-405 bzw. PGL-D12-405 ist ein Hochleistungs-Lasermodul bei 405 nm. Das Modul zeichnet sich durch seine kompakte Form, hohe Ausgangsleistung und lange Lebensdauer aus. Anwendungsgebiete sind: medizinische Laserbehandlung, wissenschaftlichen Esperimente, optische Messtechnik, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung*: > 1, 10, ..., 200 mW
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 0,5 mrad (voller Winkel)
Arbeitstemperatur: 15 ~ 30 °C
Stromversorgung: DC 6 V
Geschätzte Arbeitszeit: 10.000 Std.
Länge: 48 mm (PGL-H) | 20 mm (PGL-D12)
Durchmesser: 20 mm (PGL-H) | 12 mm (PGL-D12)
Garantie: 6 Monate
Achtung: das Modell PGL-D12 muss bei hohen Leistungen gekühlt werden

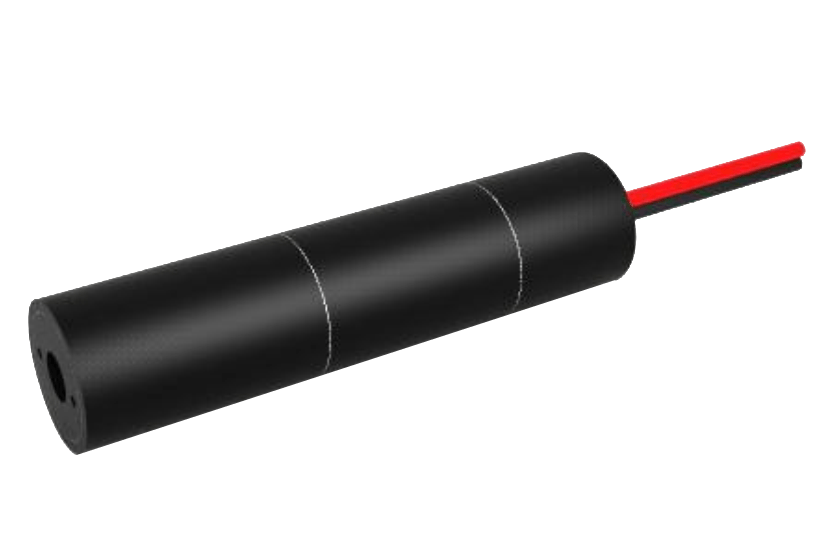

PGL-VI-405
PGL-VI-405 ist ein Hochleistungs-Lasermodul bei 405 nm. Das Modul zeichnet sich durch seine kompakte Form, hohe Ausgangsleistung und lange Lebensdauer aus. Anwendungsgebiete sind: medizinische Laserbehandlung, wissenschaftliche Esperimente, optische Messtechnik, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 200 mW
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 0,5 mrad (voller Winkel)
Arbeitstemperatur: 15 ~ 30 °C
Stromversorgung: DC 6 V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 6 Monate
Optional: Einstellbare Fokusdistanz
PGL-V-H-405
Kompaktes Diodenlasermodul bei 405 nm. Günstiger Preis, Kompaktheit und einfache Handhabung zeichnen das Moduls aus. Typische Anwendungen: Laserpointing, Lasershows und Belichtung. Aufgrund seiner guten Strahparameter ist der Laser auch für RGB Anwedungen prädestiniert.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 200 mW
Leistungsstabilität: < 1%, < 3%, < 5%, (rms, 4 Std.)
Mode: ~ TEM00
Strahldurchmesser: ~ 3,5 mm (1/e²)
Strahldivergenz: < 0,5 mrad (voller Winkel)
Strahlhöhe: 15 mm
Strahlrichtungsstabilität: < 0.05 mrad
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 15 min
Stromversorgung: DC 7/12V oder AC 90-264V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
OEM Linienlaser
bei 405 nm
PGL-LS-405
Diodenlaser der PGL-LS Serie ist ultrakompakt und wird mit einer OEM 5-12V Elekronik gesteuert. Geringes Gewicht des Moduls, einfache Bedienbarkeit, gleichemäßige Leistungsverteilung entlang der Linie, hohes maß an Leistungsstabilität und Liniengeradheit zeichnen den Laser aus.
Diodenlaser der Serie PGL-LS mit industrietauglichem Design und stabiler Leistung lassen sich leicht in bestehende oder neue Konstruktionen integrieren. Typische Anwendungsgebiete sind: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 100 mW
Linienbreite: 50 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°
Modulation: bis zu 30 kHz (TTL < 0,9V oder analog DC 0-3 V)
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 5-12 V
Wärmeentwicklung: < 1 W
Gewicht: 5 g
Länge: 20 mm
Durchmesser: 8 mm
Material: Kupfer und Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
PGL-L-405
Diodenlaser der PGL-L Serie mit industriekonformem Design lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienintensitätsverteilung ist gleichmäßig. Die Geradlinigkeit ist sehr hoch.
Ultrakompaktheit, lange Lebensdauer und einfache Handhabung zeichnen den Laser aus. Das Modul kann mit interner oder externer Elektronik geliefert werden.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 100 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Modulation: bis zu 30 kHz (TTL < 0,9V oder analog DC 0-3 V)
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 6 V (intern) oder DC 5-12 V (extern)
Wärmeentwicklung: < 1 W
Gewicht: 15 g (mit externer Elektronik)
20 g (mit interner Elektronik)
Länge: 52 mm
Durchmesser: 12 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
PGL-L1-405
Diodenlaser der PGL-L1 Serie mit industriekonformem Design und stabiler Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Ultrakompaktheit, lange Lebensdauer und einfache Handhabung zeichnen den Laser aus.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 150 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 6 V
Wärmeentwicklung: < 1 W
Gewicht: 40 g
Länge: 60 mm
Durchmesser: 18 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
PGL-LZ-405
Diodenlaser der PGL-LZ Serie wird mit einer OEM 5-12V Elekronik gesteuert. Excellent kollimierter Strahl. Gleichemäßige Leistungsverteilung entlang der Linie, hohes maß an Leistungsstabilität und Liniengeradheit zeichnen den Laser aus.
Diodenlaser der Serie PGL-LZ mit industrietauglichem Design und stabiler Leistung lassen sich leicht in bestehende oder neue Konstruktionen integrieren. Typische Anwendungsgebiete sind: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 180 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Liniendivergenz*: < 10 mrad
Modulation: bis zu 30 kHz (TTL < 0,9V oder optional analog DC 0-3 V)
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90%
Aufwärmzeit: < 5 min
Stromversorgung: DC 5 - 12 V
Wärmeentwicklung: < 1 W
Gewicht 1: 30 g (bis 100mW)
Gewicht 2: 37 g (bis 180mW)
Länge 1: 40 mm (bis 100mW)
Länge 2: 42 mm (bis 100mW)
Durchmesser 1: 16 mm (bis 100 mW)
Durchmesser 2: 20 mm (bis 100 mW)
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
* Wird die Linienausrichtung um 180° gedreht, so bleibt die Liniendicke konstant.

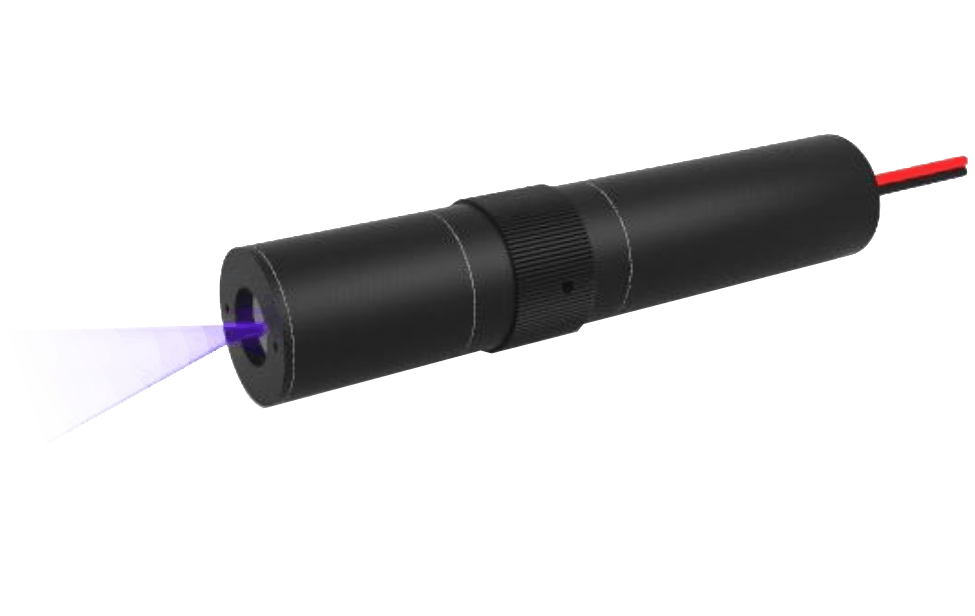

PGL-LF-405
Diodenlaser der PGL-LF Serie mit industriekonformem Design und stabiler Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienbreite kann manuell angepasst werden.
Typische Anwendungen: medizinische Behandlung, wissenschaftlcihe Experimente, Oberflächenvermessung.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 150 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Stromversorgung: DC 6 V
Wärmeentwicklung: < 1 W
Gewicht: 35 g
Länge: 80 mm
Durchmesser: 16 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.

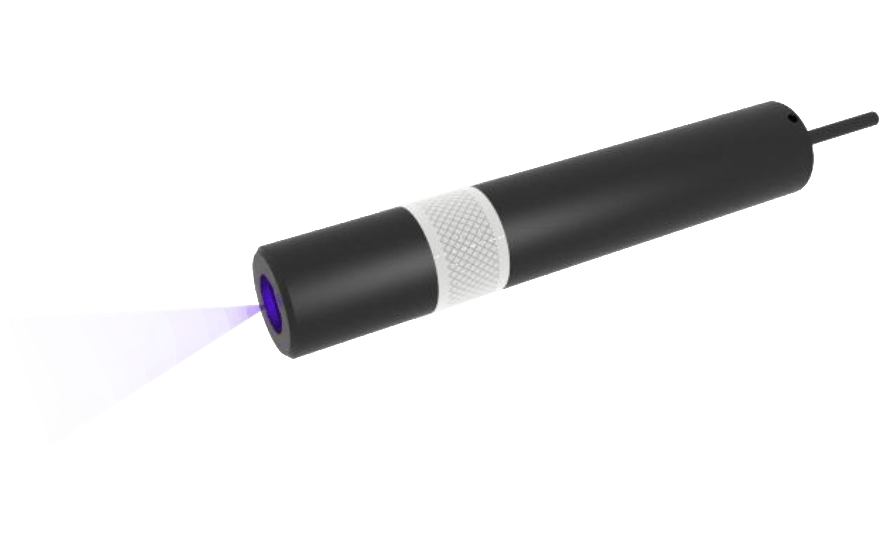

MDL-SL-405 / MDL-L-405
Diodenlaser der MDL-SL Serie wird mittels einer externe OEM 5V Elekronik gesteuert. Bei der MDL-L Serie ist eine 5-30V Elektronik integriert. Einfache Integrität, hohe Zuverlässigkeit, variable Fokussierung und guter Schutz gegen Umweleinflüsse zeichnen den Laser aus.
MDL-SL/L Serie mit industriekonformem Design und stabiler Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Die Linienbreite kann manuell angepasst werden.
Typische Anwendungen: 3D Messungen, Objektvermessung, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 - 180 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Fokusdistanz: 0,05 m - 2 m (einstellbar)
Intensitätsverteilung: 80%
Geradlinnigkeit: < 0,5%
Temperaturabhängige Leistungsstabilität:
< 0,5%
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Stromversorgung: DC 5 - 30 V (MDL-SL)
DC 5 V (MDL-L)
Stromstärke (max): 300 mA
Modulation: bis zu 10 kHz (TTL oder analog für Leistungsanpassung)
Wärmeentwicklung: < 1 W
Länge: 67 mm (MDL-SL)
109 mm (MDL-L)
Durchmesser: 19 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.

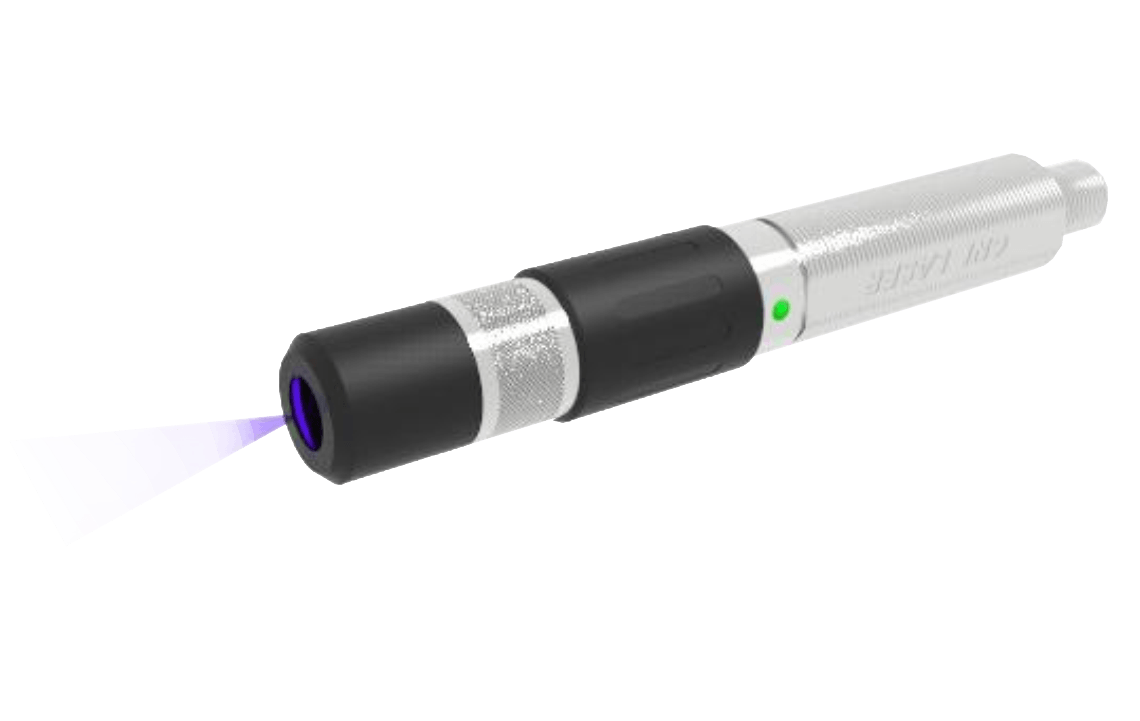

MDL-Z-405
Linienlaser der MDL-Z-Serie zeichnen sich durch gleichmäßige Leistungsverteilung und scharfe Linie aus. Gegen Umwelteinflüsse ist das Modul nach dem IP67 Standart geschützt. Die Modulation mittels TTL Signale lässt sich bis zu einer Frequenz von 100kHz realisieren.
MDL-Z Serie mit ihrer stabilen Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Typische Anwendungen: 2D/3D Messungen, Objektvermessung, medizinische Behandlungen, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 180 mW
Linienbreite: 40 - 200µm (@ <0,25m)
< 1,0 mm (@ 1 m)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Fokusdistanz: 0,05 m - 2 m (einstellbar)
Intensitätsverteilung: 85%
Geradlinnigkeit: < 0,1%
Temperaturabhängige Leistungsstabilität:
< 0,5%
Arbeitstemperatur: -10 ~ +45 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Spannungsversorgung: DC 5-30 V (Umpolschutz)
Stromstärke (max): 300 mA
Modulation: bis zu 100 kHz TTL
bis zu 30 kHz analog zwecks Leistungsregulierung
Wärmeentwicklung: < 1 W
Schutzklasse: IP67 (Staub und Wasser)
Länge: 147 mm
Durchmesser: 22 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.

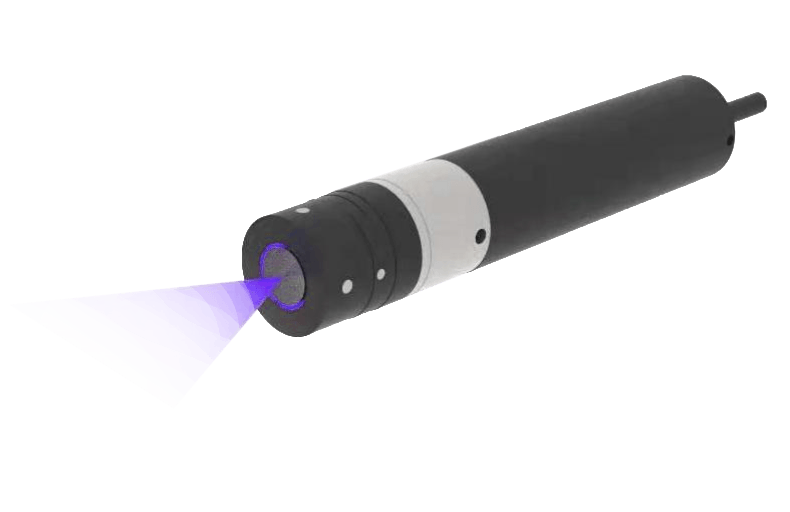

MDL-XL-405
Diodenlaser der MDL-XL Serie wird durch eine integrierte Elektronik gesteuert. Einfache Integrität, hohe Zuverlässigkeit, variable Fokussierung und guter Schutz gegen Umweleinflüsse zeichnen den laser aus. Mit Hilfe eines TTL-Signals lässt sich beispielsweise die an/aus-Zeit des Laser mit einer externen Quelle synchronisieren.
MDL-XL Serie mit ihrer stabilen Leistung lässt sich leicht in bestehende Kosntruktionen oder Maschinen integrieren. Typische Anwendungen: 3D Messungen, Objektvermessung, Eisenbahnschieneninspektion, usw.
Wellenlänge: 405 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: 1 W
Leistungsstabilität: < 1% (8 Stunden)
Linienbreite: ~ 0,2 mm (@ 0,4m, einstellbar)
Linienwinkel: 7°, 10°, 15°, 30°, 45°, 60°, 75°, 90°
Fokusdistanz: 0,05 m - 2 m (einstellbar)
Intensitätsverteilung: 80%
Geradlinnigkeit: < 0,5%
Temperaturabhängige Leistungsstabilität:
< 0,5%
Arbeitstemperatur: -10 ~ +50 °C
Lagerungstemperatur: -20° - +80 °C
Luftfeuchtigkeit: < 90 %
Spannungsversorgung: DC 5/12/24 V
Modulation: bis zu 10 kHz (TTL oder analog für Leistungsanpassung)
Wärmeentwicklung: 1 ~ 5 W
Länge: 101 mm
Durchmesser: 19 mm
Material: Aluminium
Geschätzte Arbeitszeit: 10.000 Std.
Fasergekoppelte Laser bei 405 nm
MDL-405(FC)
Fast alle 405 nm Lasermodule können mit MM- oder SM-Fasern unterschiedlicher Kerndurchmessern gekoppelt werden. Hier finden Sie alle möglichen Faserkopplungen und die Parameter.
FC-405
Die FC-Serie (Fiber Coupling Laser System) beinhaltet Laserdiode, Laserresonator, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Kristalltemperaturregelung in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für das Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
