442 nm Diodenlaser
- Fasergekoppelte Laser
- Rauscharme, schmalbandige, leistungsstabilisierte CW Diodenlaser
- OEM Laser
Rauscharme hochstabile blau-violette Laser
bei 442 nm

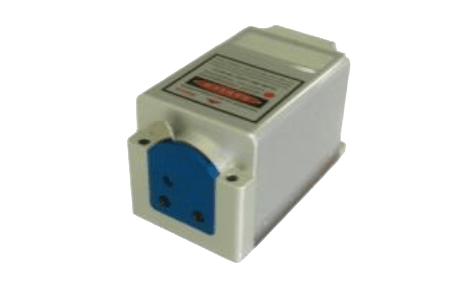

MDL-XS-442
Die Elektronik (Treiber und Kühlung) ist im Lasergehäuse integriert. Weitere Merkmale sind: kompaktheit, "Plug and Play" und international standartisierte Schnittstellen. Das Model ist eine ideale Lösung für ein breites Spektrum von Anwendungen, wie Biowissenschaften, Überwachung, Inspektion und Bildverarbeitung.
Wellenlänge: 442 ± 5nm
Operationsmodus: CW
Ausgangsleistung: 1, 10, ..., 80 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: ~ TEM00
Amplitudenrauschen: < 0,5%, < 1% (rms, 1Hz ~ 20MHz)
M²: < 1,2
Strahldurchmesser: ~ 1,2 mm (1/e²)
Strahldivergenz: < 1,0 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlhöhe: 19 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12V 4A
Modulation: DMOD (TTL) up to 1 MHz
AMOD (Analog) up to 100 kHz
DMOD + AMOD (TTL + Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Achtung: Für den Betrieb ist eine Wärmesenke notwendig.

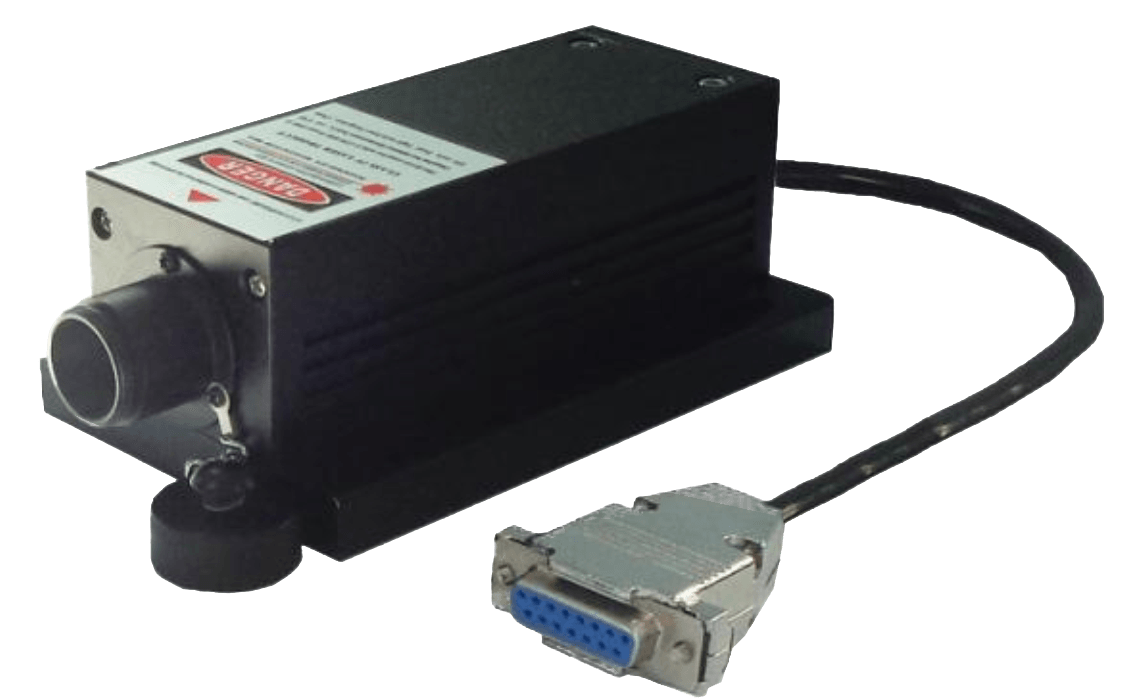

MLL-III-442L | MDL-III-442L
Rauscharmer Laser bei 442 nm, zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 442 ± 10 nm
Operationsmodus: CW
Ausgangsleistung: >1, 10, ..., 80 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Near TEM00
M²: < 1,5 (< 1,2 optional)
Amplitudenrauschen*: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: 3,5 mm (1/e²)
Strahldivergenz: < 1 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1 (horizontal oder vertikal)
Strahlrichtungsstabilität: < 0,05 mrad
Strahlhöhe: 24,8 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz; 30 kHz - 100 kHz (TTL or Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MLL-III-442L
MLL-III-442 | MDL-III-442
Rauscharmer Laser bei 442 nm, zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 442 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a) > 80, 50, ..., 500 mW
b) > 500, 600, ..., 1000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Multimode
Amplitudenrauschen*: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: a) < 2,5 x 5.2 mm (1/e²)
b) < 2 x 5 mm² (1/e²)
Strahldivergenz: a) < 2,1 x 1,6 mrad (voller Winkel)
b) < 2,5 x 0,2 mrad (voller Winkel)
Strahlhöhe: 24,8 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz; 30 kHz - 100 kHz (TTL or Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MLL-III-442

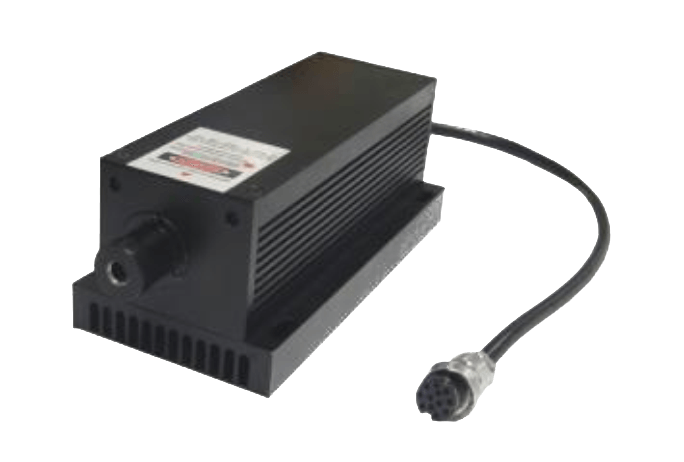

MLL-F-442 | MDL-F-442 | F-442-HS (kompakt)
Blauer Diodenlaser bei 442 nm. Das Model ziechnet sich durch kompakte Bauweise, lange Lebensdauer, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 442 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a)* 1, 10, .., 1000 mW
b) > 1000, 1100, ..., 2000 mW
c) > 2000, 2100, ..., 3500 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Multimode
Amplitudenrauschen**: < 1% (rms, 20 Hz ~ 20 MHz)
Strahldurchmesser: a) < 2,7 x 2,7 mm (1/e²)
b) < 2,7 x 2,7 mm (1/e²)
c) < 3,5 x 3,5 mm² (1/e²)
Strahldivergenz: < 1,4 x 0,2 mrad (voller Winkel)
Strahlhöhe: 45 mm
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz (TTL oder Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model F-442-HS
** Nur beim Model MLL-F-442

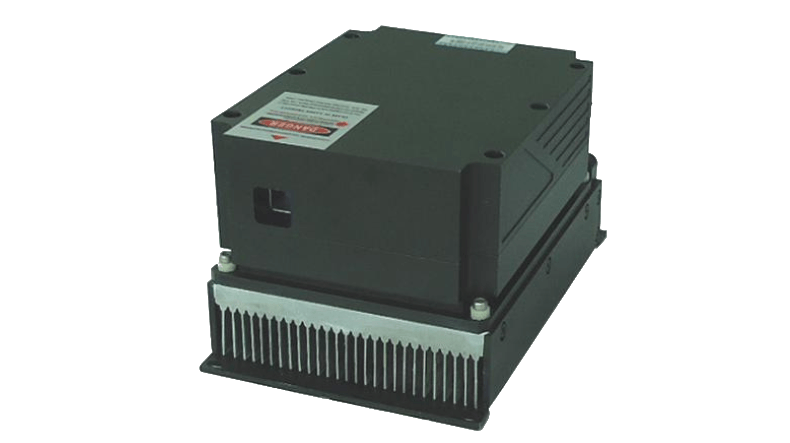

MDL-SD-442
Diodenlaser bei 442 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 442 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 3500, 3600, ..., 4000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Strahldurchmesser: a) ~ 4,7 x 2,7 mm
b) < 2,7 x 2,7 mm
Strahldivergenz: < 1,4 x 0,2 mrad (voller Winkel)
Polarisation: a) horizontal / vertikal
b) horizontal + vertikal
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

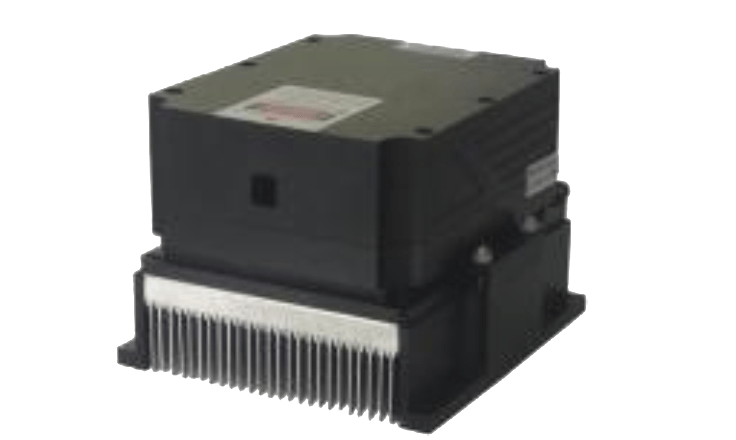

MDL-D-442
Diodenlaser bei 442 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 442 ± 5nm
Operationsmodus: CW
Ausgangsleistung: > 4000, 5000, ..., 8000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: horizontal + vertikal
Strahldurchmesser: ~ 3,2 x 3,2 mm
Strahldivergenz: ~ 1,4 x 0,2 mrad (voller Winkel)
Arbeitstemperatur: 10 ~ 35 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100~240V
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Diodenlaser mit schmaler Linie 442 nm

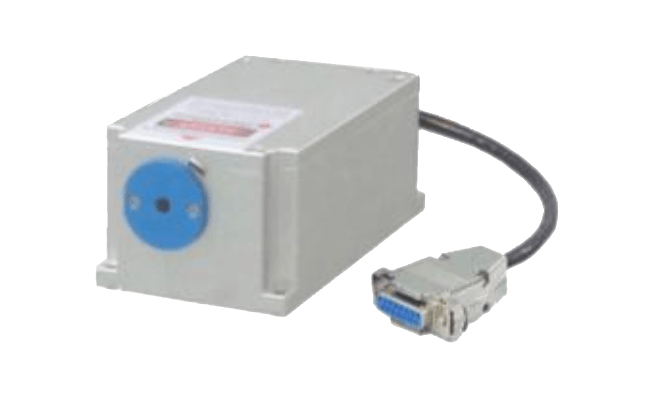

MDL-C-442 / MDL-E-442
Diodenlaser bei 442 nm. Das Model zeichnet sich durch hohe Koherenzlänge bzw. schmale Linienbreite, Wellenlängenstabilität, lange Lebenszeit und einfache Bedienbarkeit aus.
Anwendungsgebiete: Holografie, Interferenz, Fluoreszenz, Lithografie, DNA-Sequenzierung, Raman-spektroskopie, LIDAR, usw.
Wellenlänge: 442 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 10, ..., 30 mW
Leistungsstabilität: < 1%, < 2%, < 3%
(rms, 4 Std.)
Mode: ~ TEM00
Koherenzlänge*: > 1 m
Linienbreite**: < 0,06 nm (< 0,03 nm)
Strahldurchmesser: ~ 1,3 mm (1/e²)
Strahldivergenz: < 1,5 mrad (voller Winkel)
Polarisationsgrad: > 50:1, > 100:1
(horizontal oder vertikal)
Strahlhöhe: 30 mm
Arbeitstemperatur: 20 ~ 30 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 100 ~ 240 V
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
* Nur beim Model MDL-C-405
** Nur beim Model MDL-E-405
OEM Laser
bei 442 nm
F-442-HS-OEM
Blauer Diodenlaser bei 442 nm. Das Model ziechnet sich durch kompakte Bauweise, lange Lebensdauer, Kosteneffizienz und einfache Bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw..
Wellenlänge: 442 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: a) 1, 100, .., 2000 mW
b) > 2000, 2500, ..., 3500 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (< 0,5%) (rms, 4 Std.)
Mode: Multimode
Strahldurchmesser: a) < 2,7 x 2,7 mm (1/e²)
b) < 3,5 x 3,5 mm² (1/e²)
Strahldivergenz: < 1,4 x 0,2 mrad (voller Winkel)
Strahlhöhe: 25 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 8 V; 7 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz; 10 kHz - 30 kHz (TTL oder Analog)
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
MDL-SD-442-OEM
Diodenlaser bei 442 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 442 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 3500, 3600, ..., 4000 mW
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: a) horizontal/vertikal
b) horizontal + vertikal
Strahldurchmesser: a) ~ 4,7 x 2,7 mm
b) ~ 2,7 x 2,7 mm
Strahldivergenz: ~ 1,4 x 0,2 mrad (voller Winkel)
Stralhöhe: 28,5 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12 V; 15 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr

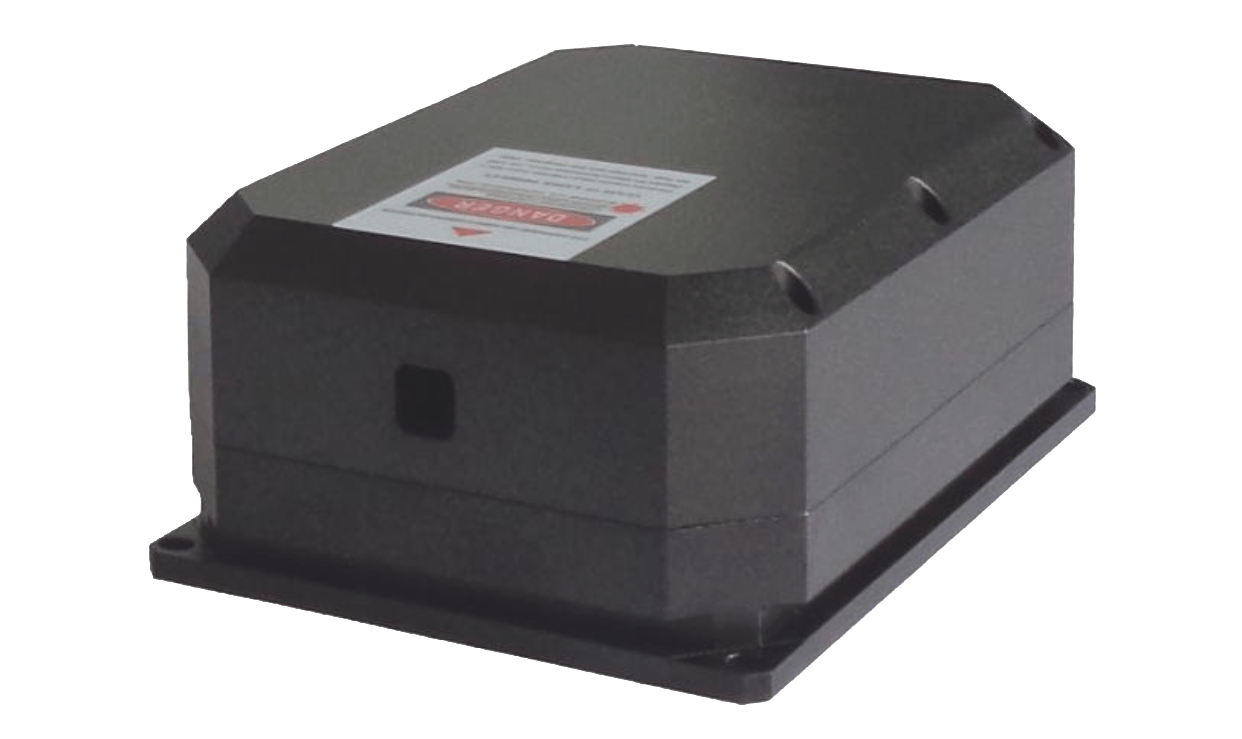

MDL-D-442-OEM
Diodenlaser bei 442 nm. Das Model zeichnet sich durch lange Lebenszeit, Kosteneffizienz und einfache bedienbarkeit aus. Anwendungsgebiete: Messtechnik, Kommunikation, Spektrumanalyse, usw.
Wellenlänge: 442 ± 5 nm
Operationsmodus: CW
Ausgangsleistung: > 4 , 5, ..., 8 W
Leistungsstabilität: < 1%, < 2%, < 3%, (rms, 4 Std.)
Polarisation: horizontal + vertikal
Strahldurchmesser: ~ 3,2 x 3,2 mm
Strahldivergenz: ~ 1,4 x 0,2 mrad (voller Winkel)
Stralhöhe: 35 mm
Arbeitstemperatur: 25 ± 3 °C
Aufwärmzeit: < 5 min
Stromversorgung: DC 12 V; 15 A
Modulation: 1 Hz - 1 kHz; 1 kHz - 10 kHz, 10 kHz - 30 kHz optional
Modulationsart: Analog oder TTL
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
TEM00 CW-Laser bei 442 nm
TEM-F-442
Das Model TEM-F-442 zeichnet sich durch seine excellente TEM00 - Mode, ultrakompaktes Design, Langlebigkeit, einfache Handhabung und Kosteneffiezienz aus. Anwendungsgebiete sind: Messtechnik, Kommunikation, Spectrumanalyse, etc.
Wellenlänge: 442 ± 10 nm
Operationsmodus: CW
Ausgangsleistung: > 1, 2, ..., 15 mW
Leistungsstabilität: < 1%, < 2%, < 3% (rms, 4 Std.)
Mode: TEM00
Elliptizität: > 0,95
M²: < 1,1
Strahldurchmesser: ~ 1,0 mm (1/e²)
Strahldivergenz: < 1,5 mrad (voller Winkel)
Strahlhöhe: 25 mm
Arbeitstemperatur: 25 +/-3 °C
Aufwärmzeit: < 5 min
Stromversorgung: AC 85 ~ 264 V
Modulation: TTL oder Analog 1Hz-1kHz, 1kHz-10kHz, 10kHz-30kHz
Geschätzte Arbeitszeit: 10.000 Std.
Garantie: 1 Jahr
Achtung: die Wärme des Laser muss mit einer geeigneten Wärmesenke abgeführt werden!

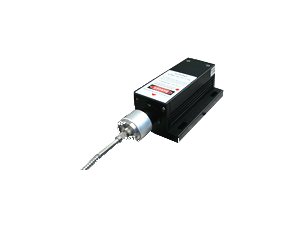

Fasergekoppelte blaue Laser bei 442 nm
MDL-442(FC)
Fast alle 442nm Lasermodule können mit MM- oder SM-Fasern unterschiedlicher Kerndurchmessern gekoppelt werden. Hier finden Sie alle möglichen Faserkopplungen und die Parameter.
FC-442
Die FC-Serie (Fiber Coupling Laser System) beinhaltet Laserdiode, Laserresonator, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Kristalltemperaturregelung in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr excellent fürs Pumpen, wissenschaftliche Forschung und für industrielle und medizinische Anwendungen.
