SM- oder MM-Faserkopplung für kompakte Lasermodullklasse
Alle Lasermodule der Serie können mit MM- oder SM-Fasern unterschiedlichen Kerndurchmessers gekoppelt werden. Die detaillierten Spezifikationen der einzelnen Lasermodule (wie Leistung, Stabilität, Rauschen, Größe usw.) sind entscheidend, welche Faserkopplung für Ihre Anwendung geeignet ist.
Standartkopplung
FOC-01 | Einstellbar
Verwendete Linsen: spherisch
Anschlußformat: SMA905 / FC
Justierbar: ja
Modifizierbar: ja
Maße: D32 mm x 60,5 mm
Kompakte Kopplung
FOC-02 | Vordefiniert
Verwendete Linsen: aspherisch
Anschlußformat: SMA905 / FC
Justierbar: nein
Modifizierbar: ja
Anschlußformat: SMA905 / FC
Justierbar: nein
Modifizierbar: ja
Maße: D11 mm x 23 mm

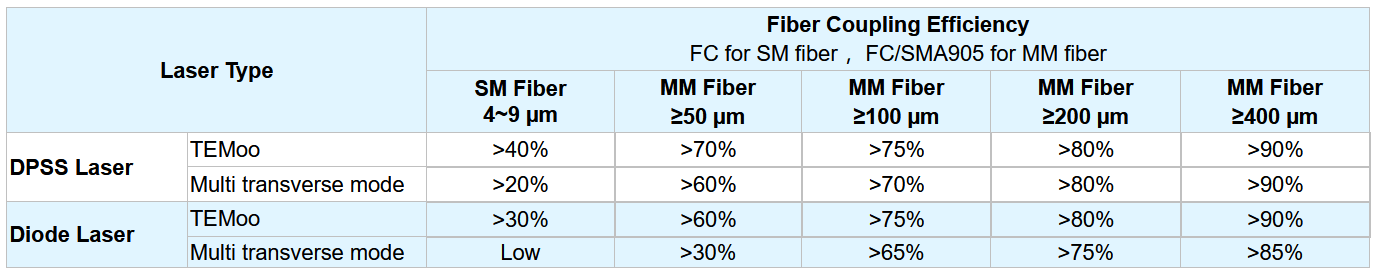

Faserkopplungseffizienzen (SMA905 oder FC)
Fasergekoppeltes Lasersystem
FC-Serie
Die FC-Serie (Fiber Coupling Laser System) beinhaltet Laserdiode, Laserresonator, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Kristalltemperaturregelung in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
Wellenlänge: alle sonst verfügbaren
Läserwellenlängen der
Kompaktklasse
Faserkerngröße: 100 µm, 200 µm, ...
Faser Anschluß: SMA905/FC
Leistung: einstellbar (0-100%)
Operationsmodus: CW, TTL oder analog
Displayanzeige: Diodenstrom
LD Temperatur: 15~30 °C (Diodenlaser)
Lebensdauer: 10000 Std.
Stromversorgung: 90-246 VAC, 50-60 Hz
Umgebungstemperatur: 10 ~ 35 °C
Kühlung: Luftkühlung
Garantie: 1 Jahr
Fasergekoppeltes Lasersystem
mit hoher Leistung
FC-W-xxxC Serie
Die FC-W-xxxC-Serie (Fiber Coupling Laser System) beinhaltet Laserdiode, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Temperaturkontrollr in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
Wellenlänge: 444 - 660 nm
Ausgangsleistung: 3 - 50 W
(je nach Wellenlänge)
Faserkerngröße: 100 µm, 200 µm, 400 µm
Pilotlaser (optional): verfügbar
Numerische Apertur: 0,15 bzw. 0,22
Faser Anschluß: SMA905
Faserlänge: 2 m
Leistung: einstellbar (0-100%)
Operationsmodus: CW, TTL oder analog
Modulation (optional): bis zu 30kHz
Displayanzeige: Diodenstrom
Lebensdauer: 10000 Std.
Stromversorgung: 90-246 VAC, 50-60 Hz
Umgebungstemperatur: 25 ± 3 °C
Kühlung: Luftkühlung
Wasserkühlung
Garantie: 1 Jahr
Fasergekoppeltes Lasersystem
mit höchster Leistung
FC-W-xxxH-Serie
Die FC-W-xxxH-Serie (Fiber Coupling Laser System) bietet höchstverfügbare Leistung und beinhaltet Laserdiode, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Temperaturkontrollr in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
Wellenlänge: 444 - 660 nm
Ausgangsleistung: 20 - 200 W
(je nach Wellenlänge)
Faserkerngröße: 100 µm, ..., 600 µm
Pilotlaser (optional): verfügbar
Numerische Apertur: 0,22
Faser Anschluß: SMA905
Faserlänge: 2 m
Leistung: einstellbar (0-100%)
Operationsmodus: CW, TTL oder analog
Modulation (optional): bis zu 30kHz
Displayanzeige: Diodenstrom
Lebensdauer: 10000 Std.
Stromversorgung: 200-246 VAC, 50-60 Hz
Umgebungstemperatur: 10 ~ 40 °C
Kühlung: Luftkühlung
Wasserkühlung
Garantie: 1 Jahr
