TIS-FD-08

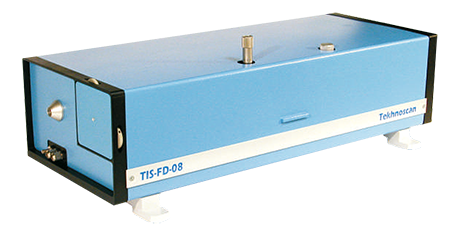

Das Model TIS-FD-08
ist ein weit durchstimmbarer Ti:Saphir Laser mit integrierter Intracavity-Frequenzverdopplung. Dieser kosteneffizienter CW Laser
erzeugt schmale Linie und findet seine Anwendung in der Spektroskopie von Halbleitermaterialien und anderen Bereichen.
Die Wellenlänge der Fundamentalwelle des Lasers lässt sich im Bereich 700-950 nm
und die der zweiten Harmonischen im Bereich 350-475 nm
durchstimmen. Die Linienbreite beträgt dabei 0,05 nm bis 0,01 nm.
Der schmalbandige Laser kann auch in der kombinierten Konfiguration Ti:Sa + Dye (Modell TIS / DYE-FD-08) angefertigt werden, die eine Erweiterung der fundamentalen Strahlung auf 550-700 nm, sowie der zweiten Harmonischen auf 275-350 nm ermöglicht.
Die Ausgangsleistung der zweiten Harmonischen übersteigt 50 mW bzw. 100 mW, wenn der Laser mit 5 W bzw. 10 W gepumpt wird.
Die Ausgangsleistung der zweiten Harmonischen übersteigt 50 mW bzw. 100 mW, wenn der Laser mit 5 W bzw. 10 W gepumpt wird.

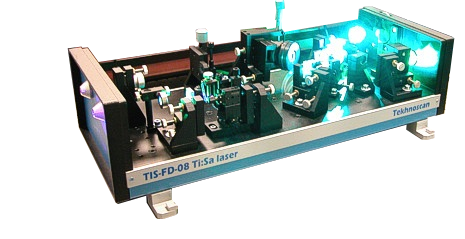

Im Model TIS-FD-08 ist ein linearer Resonator verbaut. Das hat zu Folge, dass die zweite Harmonische in beide Richtungen des nichtlinearen Kristalls ausstrahlt.
Um die gesamte frequenzverdoppelte Strahlung auf einer Seite des nichtlinearen Kristalls zu sammeln, wird ein hochreflektierender Spiegel (M4) verwendet, welcher sowohl die Grundwelle, als auch die zweite Harmonische reflektiert.
Auf der anderen Seite des Kristalls ist ein weiterer dichroitischer Spiegel (M5) installiert, dieser ist jedoch für die Grundstrahlung reflektierend und für die zweite Harmonische transparent (T> 80-85%). Durch diesen Spiegel wird die zweite harmonische Strahlung aus dem Resonator "rausgelassen", wo hingegen die Grundstrahlung in den Resonator zurück reflektiert wird.
Um die gesamte frequenzverdoppelte Strahlung auf einer Seite des nichtlinearen Kristalls zu sammeln, wird ein hochreflektierender Spiegel (M4) verwendet, welcher sowohl die Grundwelle, als auch die zweite Harmonische reflektiert.
Auf der anderen Seite des Kristalls ist ein weiterer dichroitischer Spiegel (M5) installiert, dieser ist jedoch für die Grundstrahlung reflektierend und für die zweite Harmonische transparent (T> 80-85%). Durch diesen Spiegel wird die zweite harmonische Strahlung aus dem Resonator "rausgelassen", wo hingegen die Grundstrahlung in den Resonator zurück reflektiert wird.
FEATURES
Kostensparend
Durch seinen einfachen Design bietet der frequenzverdoppelte Ti:Sa Laser erweitertes Linienspektrum für geringen Preis
Kompakt und Einfach
trotz vielfältiger Möglichkeiten und erweitertem Spektrum durch die interne Frequenzverdoppelung
Flexibel
Der Laser lässt sich zu einem Farbstofflaser DYE-FD-08 erweitern, um zusätzliche Wellenlängen zu erzeugen
