DYE-SF-07
DYE-SF-07
Durchstimmbarer Single Frequency Farbstoff-Ringlaser
Wellenlänge 520-700 nm
Ausgangsleistung > 1.5 W (10 W Pumpleistung)
Scanbereich 6 / 20 / 40 GHz / 80 GHz
Linienbreite < 10 MHz/s (1MHz/0,1s) rms
Ausgangsleistung > 1.5 W (10 W Pumpleistung)
Scanbereich 6 / 20 / 40 GHz / 80 GHz
Linienbreite < 10 MHz/s (1MHz/0,1s) rms

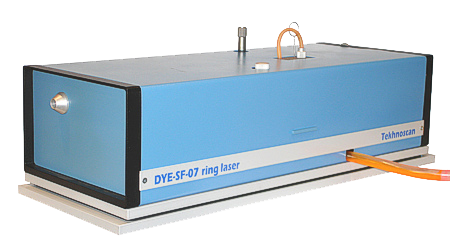

CW Farbstofflaser DYE-SF-07 ist der erste Vertreter der neuen Generation
von modernen Farbstofflasern. Der Farbstofflaser lässt sich vergleichbar einfach und bequem bedienen, wie ein durchstimmbarer Festkörperlaser. Die Ähnlichkeit dieses Lasers zu einem Festkörperlaser kommt davon, dass DYE-SF-07 wahlweise auch als Ti:Sa-Laser in Betrieb genommen werden kann.
Der Single-Frequency Laser DYE-SF-07 ist eine leistungsstarkes System für durchstimmbare Strahlung im Bereich von 520 bis 700 nm (grün-gelb bis rot). Die Strahlparameter eignen sich perfekt für Forschung, z.B. im Bereich Atomkühlung und ultra-hochauflösende Spektroskopie.
Die Ausgangsleistung des Lasers übersteigt 1,5 W bei einer 10 W Pumpleistung mit der Wellenlänge 532 nm, 515 nm oder der blau-grünen Linien des Ar-Lasers (488 nm Pumplaser ist für den Betrieb im Bereich 520 - 550 nm notwendig)

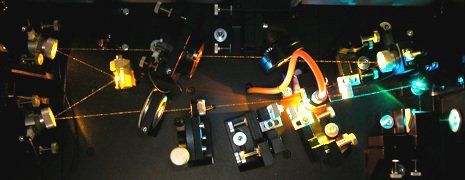

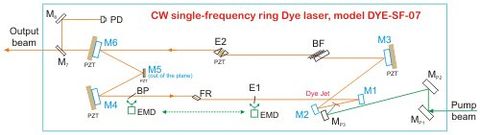

Die horizontale Ausrichtung der Resonatorebene
des DYE-SF-07 ermöglicht eine kompakte Anordnung der Resonatorelemente auf einer starren und massiven vibrationsisolierenden Grundplatte. Dieser Aufbau gewährleistet eine hohe Stabilität der Strahlparameter
des Farbstofflaser.
Im erweiterten Modell DYE-SF-077
ist eine aktive Frequenzstabilisierung durch eine externe thermisch stabilisierte cavity verfügbar. Dadurch ist Linienbreite von weniger als 100 kHz/s und Linienstabilität unter 4MHz/Std möglich.
Der Standardspektralbereich des Lasers 520 - 700 nm
kann durch die Verwendung des effizienten externen Frequenzverdoppler FD-SF-07
auf einen Bereich von 260 - 350 nm
erweitert werden. Dabei können Leistungen über 300 mW erreicht werden (bei 1,5W @ fundamentale Wellenlänge).
FEATURES
Starre Laser-Grundplatte
Diese ist durch einen volumetrischen Rahmen stabilisiert, welcher wiederum mit drei Invar-stangen befestigt ist. Dies sorgt zusätzlich für Stabilität.
Kompakt und leistungsfähig
Farbstoff-Zirkulationssystem mit einer leckfreien, magnetisch gekoppelten Pumpe
Vibrationssenkende Komponenten
sorgen für einen störungsfreien Betrieb
Effizientes System
zur Eliminierung von Druckschwankungen im Farbstoffkreislauf
Möglichkeit des direkten Pumpens
ohne zusätzliche Spiegel und/oder Abstandshalter, mit gängigen DPSS-Lasern
Absolut trocken
Der Laser hat ein zuverlässiges Shuttersystem für das Einschalten und Ausschalten des Farbstoffkreislaufs
