SM- oder MM-Faserkopplung für kompakte Lasermodullklasse

Alle Lasermodule der Serie können mit MM- oder SM-Fasern unterschiedlichen Kerndurchmessers gekoppelt werden. Die detaillierten Spezifikationen der einzelnen Lasermodule (wie Leistung, Stabilität, Rauschen, Größe usw.) sind entscheidend, welche Faserkopplung für Ihre Anwendung geeignet ist.

Standartkopplung


FOC-01 | Einstellbar

Gütegeschalteter UV Laser 261 nm, Festkörperlaser (DPSS)
Verwendete Linsen:           spherisch
Anschlußformat:                SMA905 / FC
Justierbar:                           ja
Modifizierbar:                      ja
Maße:                                   D32 mm x 60,5 mm

Kompakte Kopplung


FOC-02 | Vordefiniert

Dauerstrich CW UV Laser 261 nm, Festkörperlaser (DPSS)
Verwendete Linsen:           aspherisch
Anschlußformat:                SMA905 / FC
Justierbar:                           nein
Modifizierbar:                      ja
Maße:                                   D11 mm x 23 mm

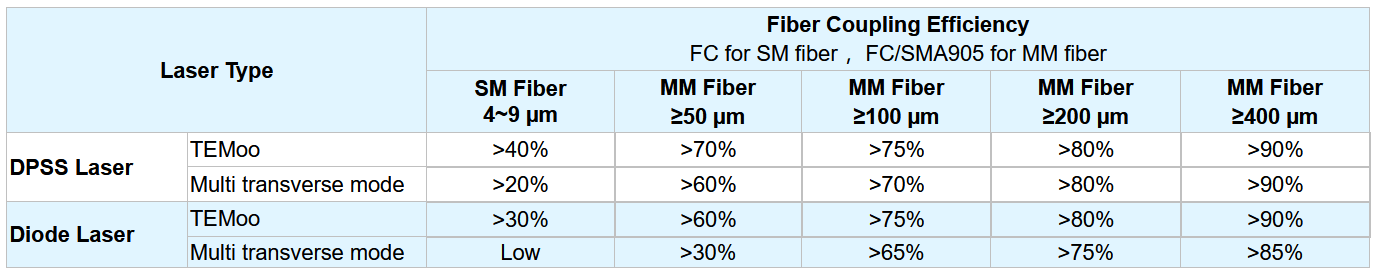

Faserkopplungseffizienzen (SMA905 oder FC)

Fasergekoppeltes Lasersystem


FC-Serie

Die FC-Serie (Fiber Coupling Laser System) beinhaltet Laserdiode, Laserresonator, Faserkopplungsoptik, Lasernetzteil, LD-Strom- und Kristalltemperaturregelung in EINEM Gehäuse. Dank ihrer kompakten Abmessungen und komfortablen Funktionen, wie z.B. Leistungseinstellung, Temperaturregelung, LCD-/LED-Anzeige usw., eignet sie sich sehr gut für Pumpen, wissenschaftliche Forschung, industrielle und medizinische Anwendungen.
Dauerstrich CW UV Laser 261 nm, Festkörperlaser (DPSS)
Wellenlänge:                       alle sonst verfügbaren
                                              Läserwellenlängen der
                                              Kompaktklasse
Faserkerngröße:                100 µm, 200 µm, ...
Faserkopplung:                  FOC-01 oder FOC-02
Faser Anschluß:                 SMA905/FC
Leistung:                              einstellbar (0-100%)
Operationsmodus:             CW, TTL oder analog
Displayanzeige:                  Diodenstrom
LD Temperatur:                  15~30 °C (Diodenlaser)
Lebensdauer:                      10000 Std.
Stromversorgung:              90-246 VAC, 50-60 Hz
Umgebungstemperatur:   10 ~ 35 °C
Kühlung:                               Luftkühlung
Garantie:                              1 Jahr
